直流电源的模拟信号控制接口
直流电源的模拟信号控制接口

模拟信号控制的直流电源,是指通过连续的模拟电信号(如电压、电流)来调节输出参数(输出电压、输出电流)的直流电源。区别于依靠数字指令通信(如 SCPI、Modbus)的控制方式,模拟控制的核心逻辑是用一个线性变化的外部模拟信号,按比例映射为电源的输出值。由于模拟控制信号是直接作用于电源内部的误差放大器,这使得电源的控制几乎无延迟,因此模拟信号控制的直流电源在时间响应要求极高的应用场景有着巨大优势。

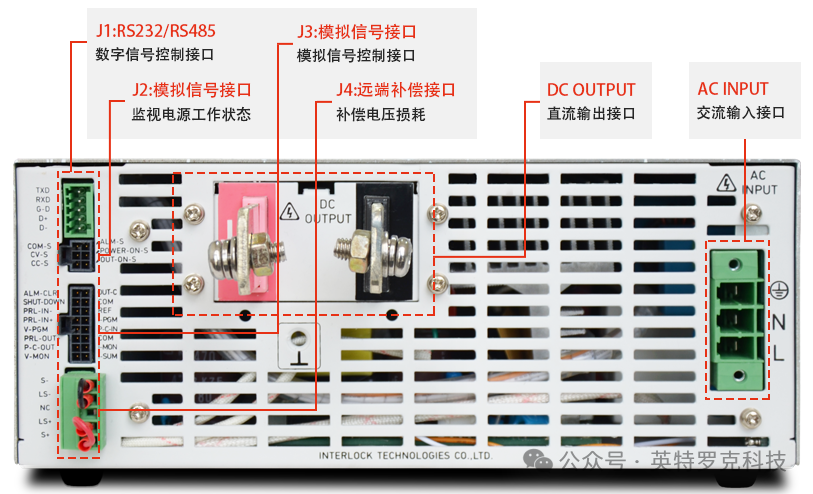

为了介绍模拟控制信号的直流电源的具体使用细节,亿万28 以亿万28的 IPV-A 系列直流电源为例来说明,其模拟信号接口如下图所示:

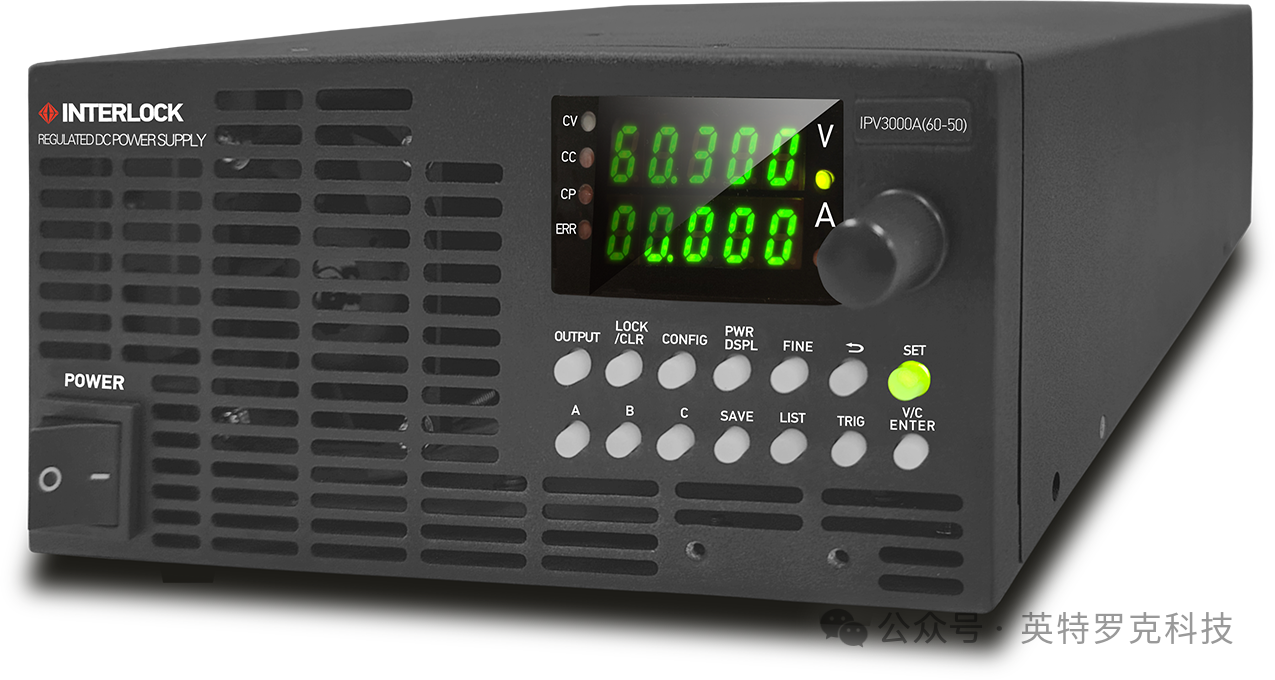

IPV-A 系列直流电源支持 0V~5V 和 0V~10V,2 种档位的控制,档位的选择可以通过电源前面板 config 菜单来设置。
当外部电压 Vext 在 0V~5V,或者 0V~10V 这个范围内进行变化的时候,电源的输出电压值 Eo 会相应的在 0V 到额定电压值 Ertg 这个范围内进行变化。
输出电压 EO 的计算

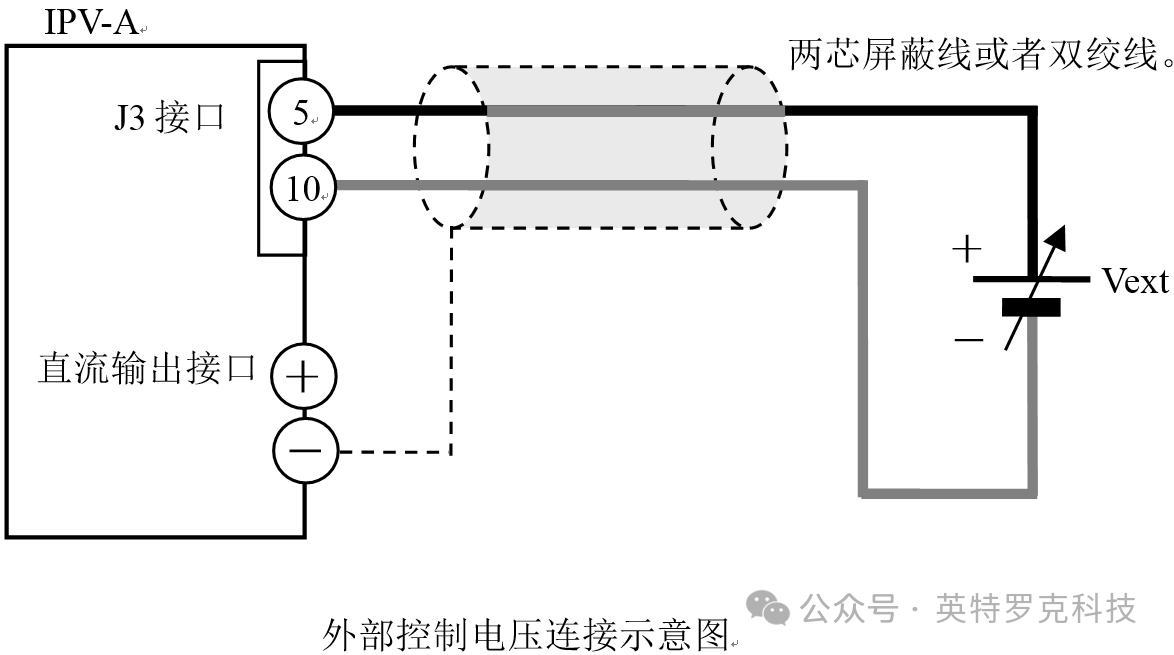

为了减小噪声对电源输出的影响,可以使用 2 芯屏蔽电缆或者双绞线来连接 Vext 和电源,并且让它们之间的连线尽可能的短。

对于电源的上位机,亿万28 以西门子 S7-1200 型号的 PLC 为例,如果要通过 0~10V 的模拟信号来控制 0~30V 的直流电源,其编程的核心思想就是要将输出的电压值线性换算成模拟信号值。程序示意如下图:
