多年前，我偶然听到一位有项目合作的工程师随口谈及射频连接器：“有什么大不了的，不就是个连接器而已吗？”这句话让我不禁质疑他整体的专业判断力。

连接器看似简单，实则不然：它必须兼顾电气性能与机械结构，外壳和触点都要选用适配材料。

触点基材与镀层的设计尤为复杂，涉及冶金化学，还要兼顾可制造性、弹性、耐用性以及阻抗要求等多项指标。

近年来，连接器又多了一项关键要求：无磁特性。从技术层面来说，就是连接器材料具备极低的磁化率，本身不产生磁场，也不会和外部磁场发生明显相互作用。

注意：“磁性连接器” 也可指代依靠磁力实现并维持连接的磁吸式连接器 / 线缆。这类连接器的插头和插座带有磁吸结构，可实现自动对位连接。其设计初衷是实现快速插拔，并且可在外力作用下脱开，保护接口免受损坏。本文所讨论的磁性 / 无磁连接器，并非上述磁吸式连接器。

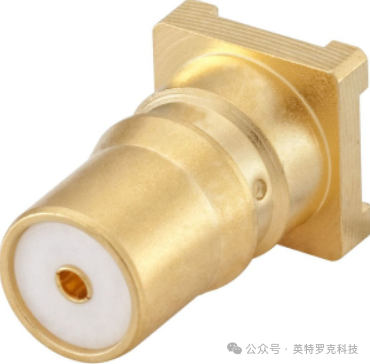

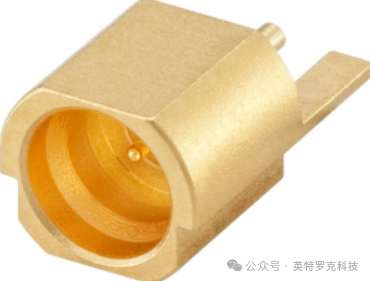

亿万28 能仅凭外观轻松区分普通磁性连接器和无磁连接器吗？不一定。部分无磁连接器和常规连接器相比，表面光泽、色泽会有所差异。但有些磁性连接器也会因表面镀层处理而呈现不同颜色，因此不能仅凭外观判定。好在磁性是可以通过检测快速确认的。

在高频系统或磁场敏感设备中，哪怕极其微弱的磁性干扰，也会造成严重影响。因此，无磁元器件的设计目标就是实现 “磁隐身”。使其不畸变周围磁场，也不干扰周边传感器与精密测量仪器。

这在强磁场应用场景中至关重要，例如核磁共振设备、粒子加速器、量子计算机：

在核磁共振设备中，磁性元器件会扭曲磁感线，造成设备性能下降、测量不准以及影像伪影。与之相反，无磁元器件可保障磁场均匀性，最大限度减少这类干扰。

在精密射频与微波测量系统中，磁性元器件会造成传感器读数偏差、产生不可控的相位误差。例如电流探头附近的磁性连接器会改变磁耦合状态，进而影响被测波形。

扫描电子显微镜依靠磁场控制电子束、超级对撞机依靠超导磁铁精准约束粒子轨迹，这类系统都需要精确可控的磁场环境。

在前沿的量子计算领域，承载运算信息的量子比特对外部磁场极其敏感。周边材料里哪怕微量的磁性杂质，都会引发退相干问题，造成运算错误、缩短量子比特相干时长。

无磁连接器可实现低损耗信号传输，在温度变化下保持性能稳定，同时不引入额外磁噪声。

在这类低温系统中，微小的磁相互作用都可能导致实验结果失效。

无磁连接器通常要求磁化率低于 10⁻⁵，剩余磁场强度低于 0.1 毫高斯。相比普通连接器，磁性干扰水平降低至少一到两个数量级。

很多人以为只要选用铜这类无磁基材，就能做出合格的无磁连接器。事实远非如此：无磁基材的机械与电气特性和常规材料差异很大，会影响连接器整体性能与稳定性。

连接器主要由三部分构成：外壳（常为尼龙或工程塑料，基本无磁性问题）、触点插针（常用磷青铜、铍铜、黄铜）以及表面镀层（铜、镍、金、锡、银、钯等金属）。

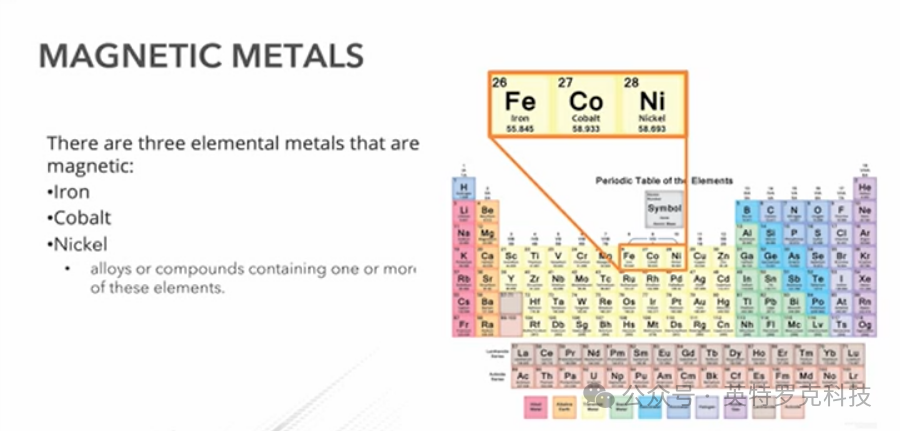

镀层设计是最大难点，它直接决定触点长期使用的可靠性。主要需要规避的磁性金属为铁、钴、镍。

最简单的思路就是完全剔除这类金属，采用黄铜、铝做基材，镀银或镀金。但该方案往往无法兼顾整体性能需求。

行业有其他解决方案：例如山姆泰克公司采用镍磷电镀层，作为铜合金基材与外层镀层之间的阻挡层。该阻挡层可防止铜基材原子迁移至表层镀金 / 镀锡层，避免镀层性能劣化。

但镍本身就是需要规避的磁性金属，该如何处理？冶金技术在此实现了关键突破。在镍中掺入磷元素，可消除纯镍的铁磁性。原理是磷元素打乱镍原子偶极子排布，消除磁畴对齐特性，使其变成无磁材质。

除此之外还有多种方案实现无磁化。钯镀层可实现无磁，但成本远高于镍镀层。配套紧固件可选用奥氏体不锈钢（304/316 型号），依靠特殊晶体结构实现无磁特性。

其他方案：完全去除镍镀层（需加厚铜 / 金镀层抑制原子迁移）、采用 Tri-M3 铜锡锌合金阻挡层、镍钨合金（商品名 Xtalics）镀层等。核心思路是把晶粒细化至纳米级别，破坏磁畴定向排布，消除铁磁性。

无磁连接器有多种设计制造路线，需要高纯原材料、深厚物理理论、冶金专业知识以及精密工艺管控。无磁性能检测也需要精密仪器测量磁导率等参数。

不同厂商方案各不相同，在各项性能指标上各有取舍。设计人员需要综合考量电气性能、可焊性、插拔寿命、供应链风险等多项参数。

好消息是：随着市场需求增长，无磁连接器不再只是少数厂商的小众产品。主流射频连接器厂商基本都有无磁型号，工程师选型和物料采购有了更多选择。

无磁连接器和普通连接器的价格差异有多大？粗略调研显示，无磁连接器价格通常是普通型号的 2~3 倍。对于目标应用场景而言，成本往往不是首要考量因素。

你用过无磁连接器吗？是前期设计就规划采用，还是后期发现故障后，才排查出根源是普通磁性连接器？今后如果再有人说 “这不就是个连接器而已”，你就可以明确告诉他：绝非如此。

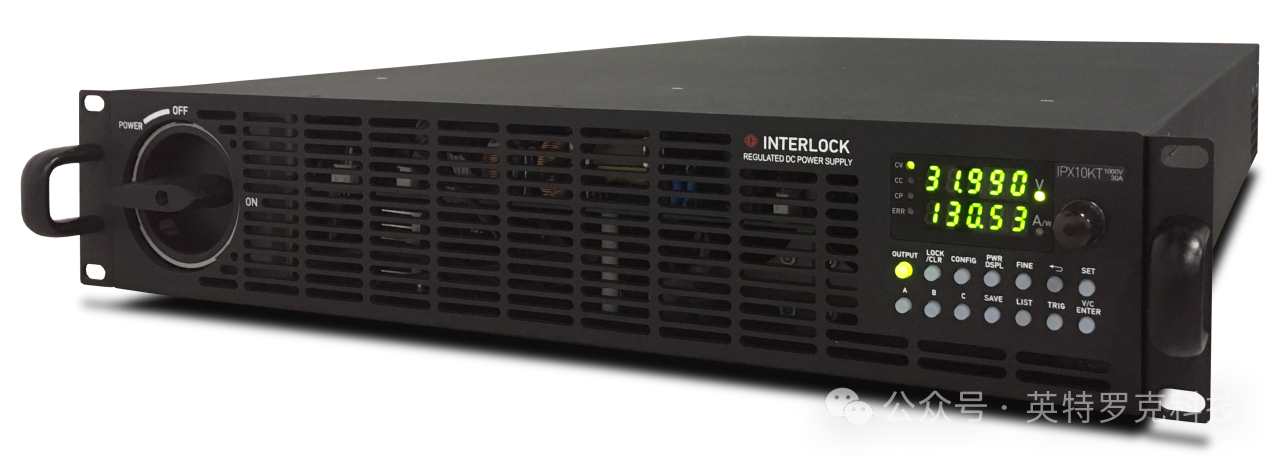

亿万28的直流电源在连接器测试领域也有应用案例，欢迎交流。
