IPX-S系列 宽量程可编程开关电源

● 电压：36V/80V/160V/200V/250V/324V/360V/500V/1kV/1.5kV/2kV多种电压等级

● 电流：0-7200A多种电流等级

● 功率：2kW/3kW/4kW/5kW/10kW/15kW/30kW/45kW/60kW

● 接口：RS232、RS485和模拟接口



IPX-S系列电源是在一定额定功率范围内，电压和电流可以实现宽范围变化的高功率密度、高性能的可编程开关电源。在高度为2U，4U，6U，宽度为19英寸标准机箱宽度的紧凑机箱中实现了超大范围的电压和电流输出。输出电压最高达2000V，输出电流最大达7200A。用户可通过电源前面板方便地对电源进行控制（调节输出电压、电流值，设置OVP、OCP限定值以及其他系统参数）。电源采用高亮度的LED显示输出电压、电流值以及电源状态。电源后面板标配RS232和RS485通讯接口，以及完备的模拟控制接口，方便用户组成需要的自动测试系统。 IPX-S系列电源可广泛应用于实验室测试、生产线产品检测以及老化测试等。



产品型号参数表



型号 额定电压 额定电流 最大功率 分辨率 接口 尺寸（宽×高×深） 重量
IPX2000S（20-600） 0-20V 0-600A 2000W 1mV/100mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（36-400） 0-36V 0-400A 2000W 1mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（80-170） 0-80V 0-170A 2000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（160-90） 0-160V 0-90A 2000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（200-75） 0-200V 0-75A 2000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（250-60） 0-250V 0-60A 2000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（324-46） 0-324V 0-46A 2000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（360-40） 0-360V 0-40A 2000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（500-30） 0-500V 0-30A 2000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（1000-15） 0-1000V 0-15A 2000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（1500-10） 0-1500V 0-10A 2000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX2000S（2000-7.5） 0-2000V 0-7.5A 2000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（20-600） 0-20V 0-600A 3000W 1mV/100mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（36-400） 0-36V 0-400A 3000W 1mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（80-170） 0-80V 0-170A 3000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（160-90） 0-160V 0-90A 3000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（200-75） 0-200V 0-75A 3000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（250-60） 0-250V 0-60A 3000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（324-46） 0-324V 0-46A 3000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（360-40） 0-360V 0-40A 3000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（500-30） 0-500V 0-30A 3000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（1000-15） 0-1000V 0-15A 3000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（1500-10） 0-1500V 0-10A 3000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX3000S（2000-7.5） 0-2000V 0-7.5A 3000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（20-600） 0-20V 0-600A 4000W 1mV/100mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（36-400） 0-36V 0-400A 4000W 1mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（80-170） 0-80V 0-170A 4000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（160-90） 0-160V 0-90A 4000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（200-75） 0-200V 0-75A 4000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（250-60） 0-250V 0-60A 4000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（324-46） 0-324V 0-46A 4000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（360-40） 0-360V 0-40A 4000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（500-30） 0-500V 0-30A 4000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（1000-15） 0-1000V 0-15A 4000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（1500-10） 0-1500V 0-10A 4000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX4000S（2000-7.5） 0-2000V 0-7.5A 4000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（20-600） 0-20V 0-600A 5000W 1mV/100mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（36-400） 0-36V 0-400A 5000W 1mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（80-170） 0-80V 0-170A 5000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（160-90） 0-160V 0-90A 5000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（200-75） 0-200V 0-75A 5000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（250-60） 0-250V 0-60A 5000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（324-46） 0-324V 0-46A 5000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（360-40） 0-360V 0-40A 5000W 10mV/10mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（500-30） 0-500V 0-30A 5000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（1000-15） 0-1000V 0-15A 5000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（1500-10） 0-1500V 0-10A 5000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX5000S（2000-7.5） 0-2000V 0-7.5A 5000W 100mV/1mA RS232/RS485/模拟信号接口 484×89×686（mm） 约25kg
IPX10KS（20-1200） 0-20V 0-1200A 10kW 1mV/100mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（36-800） 0-36V 0-800A 10kW 1mV/100mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（80-340） 0-80V 0-340A 10kW 10mV/10mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（160-180） 0-160V 0-180A 10kW 10mV/10mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（200-150） 0-200V 0-150A 10kW 10mV/10mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（250-120） 0-250V 0-120A 10kW 10mV/10mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（324-92） 0-324V 0-92A 10kW 10mV/10mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（360-80） 0-360V 0-80A 10kW 10mV/10mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（500-60） 0-500V 0-60A 10kW 100mV/10mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（1000-30） 0-1000V 0-30A 10kW 100mV/1mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（1500-20） 0-1500V 0-20A 10kW 100mV/1mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX10KS（2000-15） 0-2000V 0-15A 10kW 100mV/1mA RS232/RS485/模拟信号接口 484×176×686（mm） 约50kg
IPX15KS（20-1800） 0-20V 0-1800A 15kW 1mV/100mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（36-1200） 0-36V 0-1200A 15kW 1mV/100mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（80-510） 0-80V 0-510A 15kW 10mV/10mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（160-270） 0-160V 0-270A  15kW 10mV/10mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（200-225） 0-200V 0-225A  15kW 10mV/10mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（250-180） 0-250V 0-180A  15kW 10mV/10mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（324-138） 0-324V 0-138A  15kW 10mV/10mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（360-120） 0-360V 0-120A  15kW 10mV/10mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（500-90） 0-500V 0-90A  15kW 100mV/10mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（1000-45） 0-1000V 0-45A 15kW 100mV/10mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（1500-30） 0-1500V 0-30A 15kW 100mV/1mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX15KS（2000-22.5） 0-2000V 0-22.5A 15kW 100mV/1mA RS232/RS485/模拟信号接口 484×261×689（mm） 约75kg
IPX30kS(20-3600) 0-20V 0-3600A 30kW 1mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(36-2400) 0-36V 0-2400A 30kW 1mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(80-1020) 0-80V 0-1020A 30kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(160-540) 0-160V 0-540A 30kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(200-450) 0-200V 0-450A 30kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(250-360) 0-250V 0-360A 30kW 10mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(324-276) 0-324V 0-276A 30kW 10mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(360-240) 0-360V 0-240A 30kW 10mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(500-180) 0-500V 0-180A 30kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(1000-90) 0-1000V 0-90A 30kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(1500-60) 0-1500V 0-60A 30kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX30KS(2000-45) 0-2000V 0-45A 30kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空14U 约200kg
IPX45KS(20-5400) 0-20V 0-5400A 45kW 1mV/1000mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(36-3600) 0-36V 0-3600A 45kW 1mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(80-1530) 0-80V 0-1530A 45kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(160-810) 0-160V 0-810A 45kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(200-675) 0-200V 0-675A 45kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(250-540) 0-250V 0-540A 45kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(324-414) 0-324V 0-414A 45kW 10mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(360-360) 0-360V 0-360A 45kW 10mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(500-270) 0-500V 0-270A 45kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(1000-135) 0-1000V 0-135A 45kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(1500-90) 0-1500V 0-90A 45kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX45KS(2000-67.5) 0-2000V 0-67.5A 45kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空20U 约260kg
IPX60KS(20-7200) 0-20V 0-7200A 60kW 1mV/1000mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(36-4800) 0-36V 0-4800A 60kW 1mV/1000mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(80-2040) 0-80V 0-2040A 60kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(160-1080) 0-160V 0-1080A 60kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(200-900) 0-200V 0-900A 60kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(250-720) 0-250V 0-720A 60kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(324-552) 0-324V 0-552A 60kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(360-480) 0-360V 0-480A 60kW 10mV/100mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(500-360) 0-500V 0-360A 60kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(1000-180) 0-1000V 0-180A 60kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(1500-120) 0-1500V 0-120A 60kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg
IPX60KS(2000-90) 0-2000V 0-90A 60kW 100mV/10mA RS232/RS485/模拟信号接口 19英寸标准机柜 净空26U 约320kg







产品特点



● 在额定功率内，电压和电流可实现宽范围变化

● 高功率密度，功率范围2000W～60kW可选

● 低纹波，快速上升沿

● 主动功率因数校正，PF > 0.99

● 可预置多组数据，一键切换输出，可选ListMode功能

● 电源设置参数具有掉电存储功能，恒流恒压模式自动切换

● 可选的内部电子负载，可多台并联运行

● 远端补偿功能，能够补偿连结到负载的线路上的电压降

● 完备的模拟控制接口，可对电源进行灵活的控制

● 标配RS232和RS485程控接口，指令兼容SCPI指令集，支持是德或NI的VISA控制

● 智能风扇控制，可降低噪音和延长风扇寿命

● 完善的保护功能，包括OVP、OCP、OTP、风扇故障保护以及输入交流电源故障保护

● 故障监测功能，方便故障分析和排查





面板说明



5000W前面板

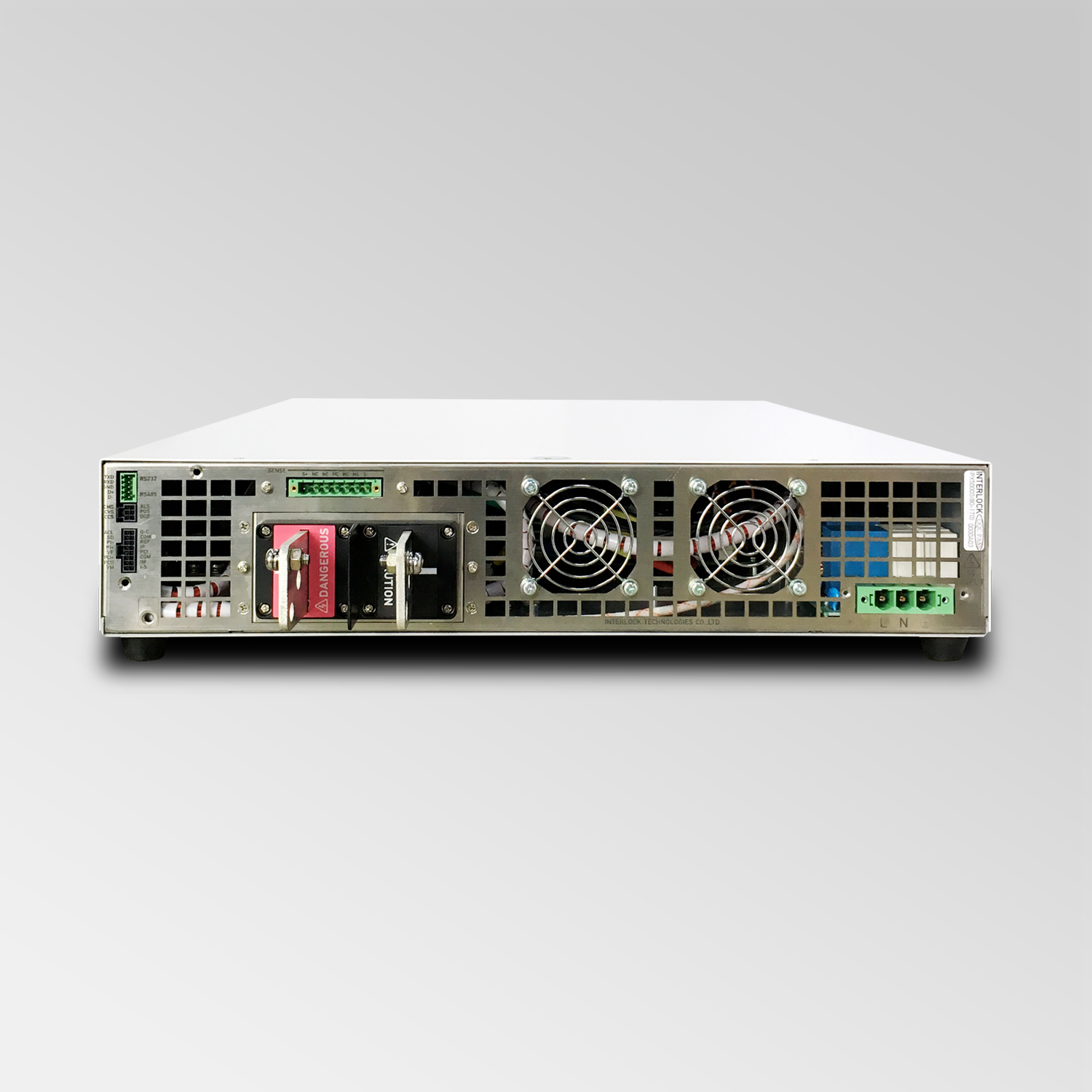

5000W后面板-低压大电流

5000W后面板-高压小电流







产品展示

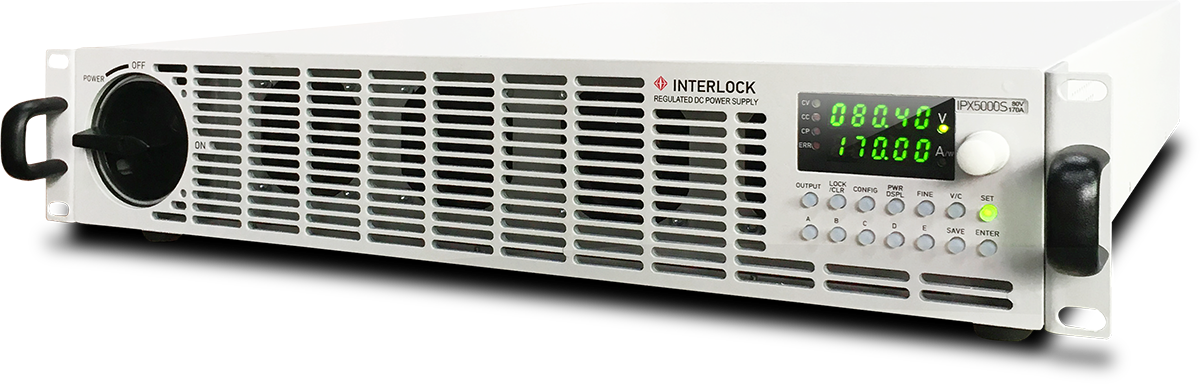

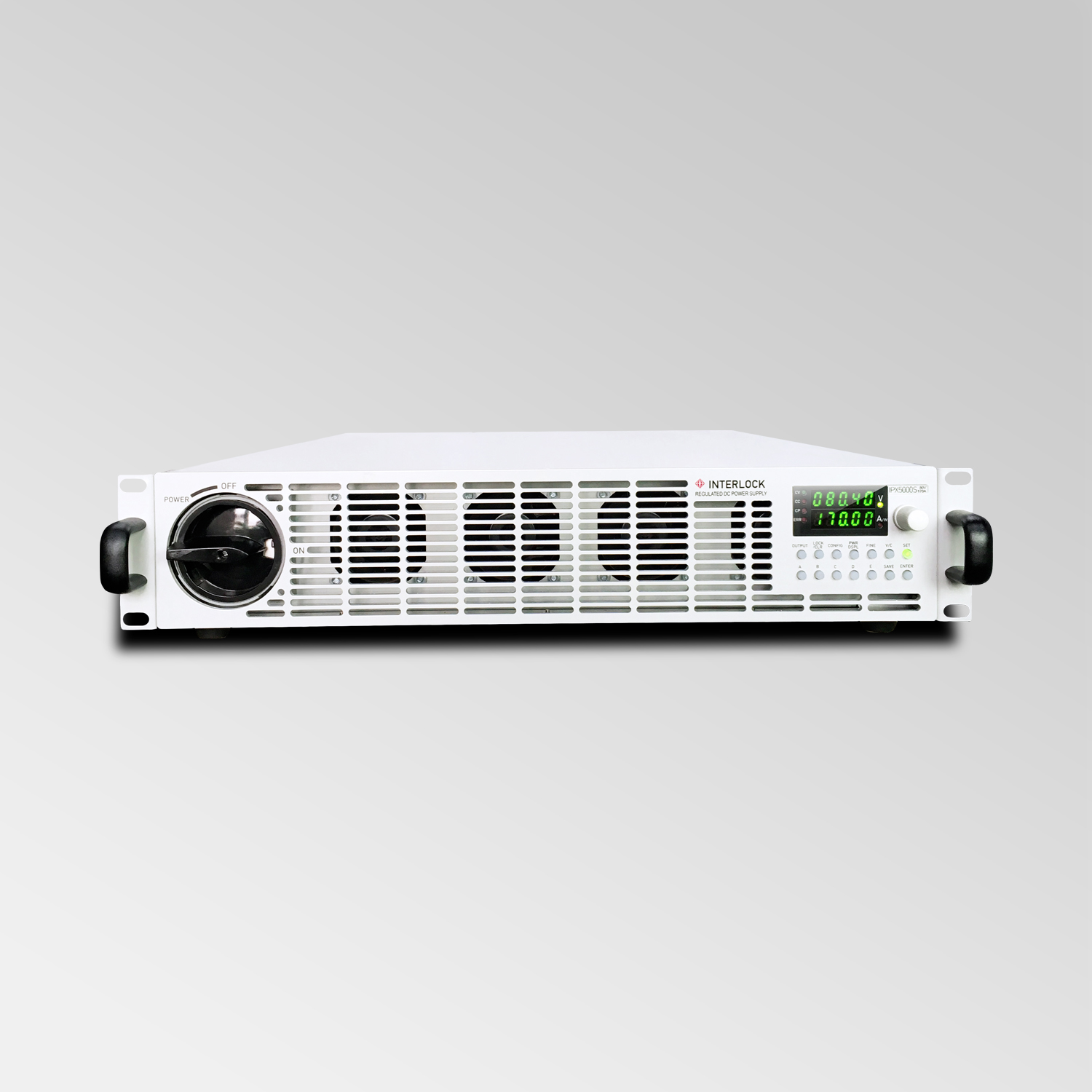

 2kW-5kW(2U)

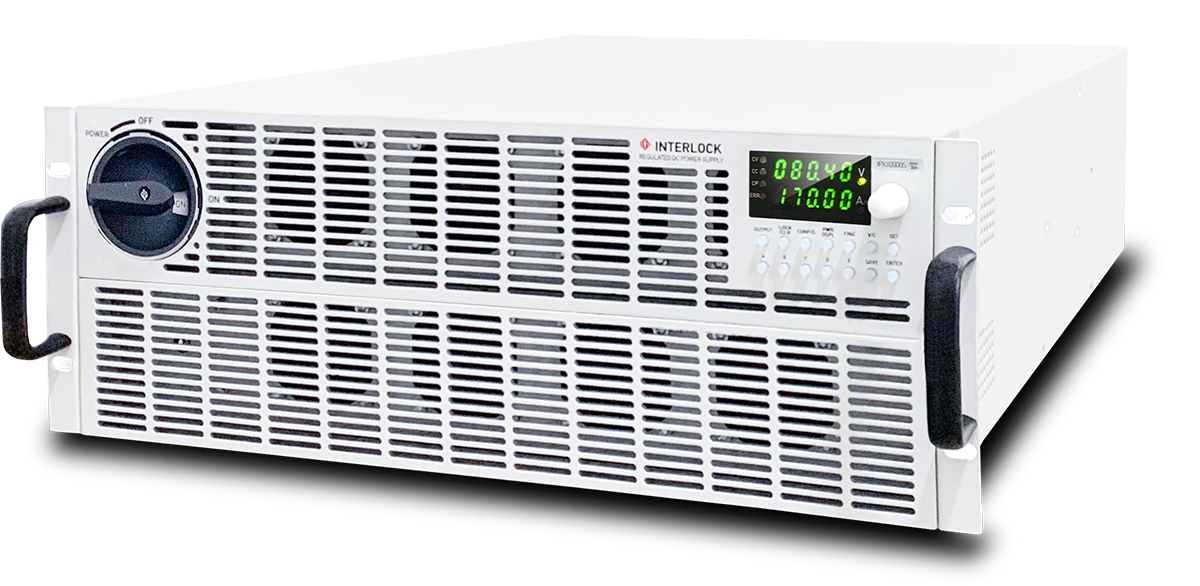

10kW(4U)

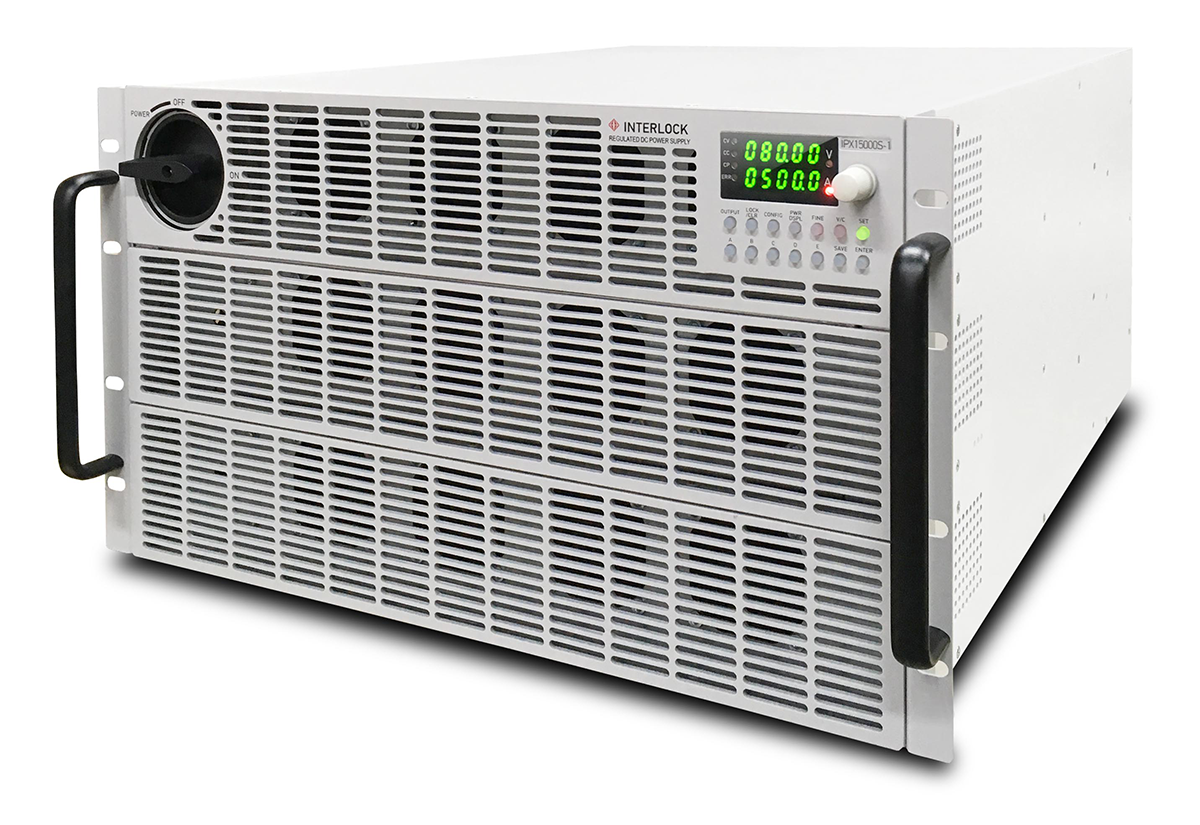

15kW(6U)







应用范围



IPX-S系列电源是宽范围输出的可编程开关电源，是为了广泛的用途而设计的高性价比电源。
IPX-S系列电源的部分应用范围：
■ 线缆测试
■ 电机测试
■ 逆变器测试
■ 自动化测试系统
■ 直流供电器件的测试
■ 产线的在线测试
■ 半导体器件测试及老化
■ 新能源产品测试







选件&配件
