2026 年 5 月 21 日，千亿市值的京东方 A 以“一字”涨停开盘，单日市值上涨近 160 亿元^[1]。起因是京东方宣布与美国康宁公司签署为期三年的战略合作备忘录，直指 AI 算力时代的玻璃基板与光互连领域。一块看似普通的玻璃，究竟有何魔力，能让资本笃定它能解决 AI 时代的芯片制造瓶颈？

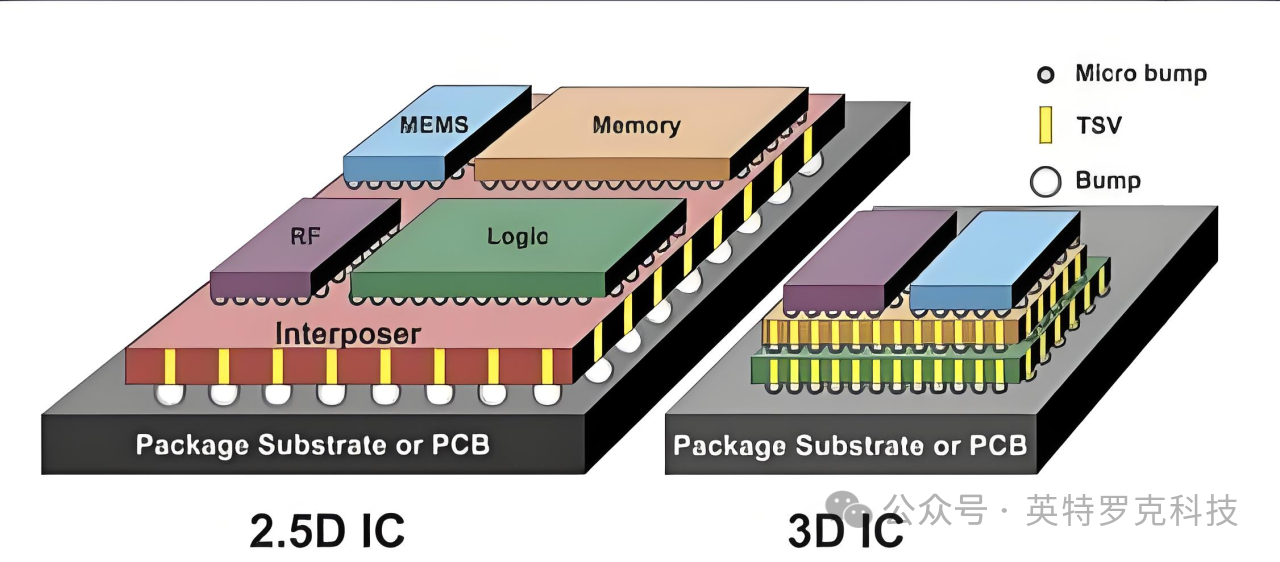

在顶级的 3D 封装技术中，裸芯片前沿的 I/O 接口密度已能达到 1 平方厘米超 100 万个。然而，即便是工艺最先进的高密度互连（HDI）PCB 主板，其每平方厘米的集成度也仅约 5000 个孔。为填补这道“密度鸿沟”，业界引入了硅中介层（Silicon Interposer），将超高密度的引脚重新排布。但硅中介层成本高昂且尺寸受限，为了承载它，还需要一个更大、更便宜的底座—— ABF 有机载板。

然而，随着 AI 芯片向 Chiplet 架构演进，集成模块越来越多，ABF 载板面积被快速推大，其致命缺陷随之暴露。

致命缺陷在于热膨胀系数（CTE）上。硅芯片的 CTE 约为 2.6 ppm/°C，而有机基板（ABF 树脂）在高温下 CTE 可达 14–17 ppm/°C。当芯片高速运算导致温度反复上升与冷却时，两者巨大的变形差异^[2]会在微凸块焊点上产生很大的剪切应力。当有机基板面积突破 100mm×100mm 时，持续拉扯会导致微凸块颈部开裂、基板分层，最终致使整颗芯片报废^[2]。为了解决这一由 CTE 失配引起的可靠性问题，业界开始转向玻璃基板等新材料^[3]。

玻璃基板凭借良好的热稳定性，可以很好解决 ABF 的缺陷。其 CTE 约为 3~9 ppm/°C，恰好处在硅芯片与 PCB 的正中间。对上，它与硅芯片的 CTE 高度接近，将界面热应力压缩到极低水平；对下，玻璃基板拥有极高的机械刚性，能最大限度的保持平整，把应力传递给底部的 BGA 焊球，依靠 BGA 焊球的塑性变形吸收位移差。一句话：玻璃基板用“膨胀居中+刚性锁定”化解了热力学矛盾，让超大尺寸封装在极端热循环下依然可靠。

玻璃基板的真正难点在于制造。在极脆的玻璃上打出数百万个微米级垂直通孔（TGV 工艺）并填入金属，对激光钻孔、电镀填充提出了极高要求。目前，英特尔、台积电、三星等巨头正加速推进商业化验证， 2026 年被视为玻璃基板的“商业化元年”，但受制于良率与高昂成本，真正的大规模量产预计要到 2028 年前后。

此外，玻璃基板的出现并非要彻底消灭有机基板。未来的主流形态必然是“嵌套式共生”：玻璃核心层提供刚性骨架降低形变，ABF 膜提供柔性布线空间，两者优势互补。

回到开篇的问题：这块玻璃凭什么引发资本狂欢？答案在于，它不是普通玻璃，而是半导体先进封装重构的“重要桥梁”。它以“热力学同频、刚性防曲”的优势，有效解决了 AI 时代超大尺寸芯片封装的物理瓶颈。

但资本市场的狂热背后，仍需保持一份清醒：目前京东方的玻璃基板业务仍处于试验与送样阶段，尚未实现量产营收。这块玻璃虽为后摩尔时代的芯片算力大幅度提升提供了最坚实的底座，但在量产良率提升与成本控制方面，仍面临一场需要耐心的持久战。
