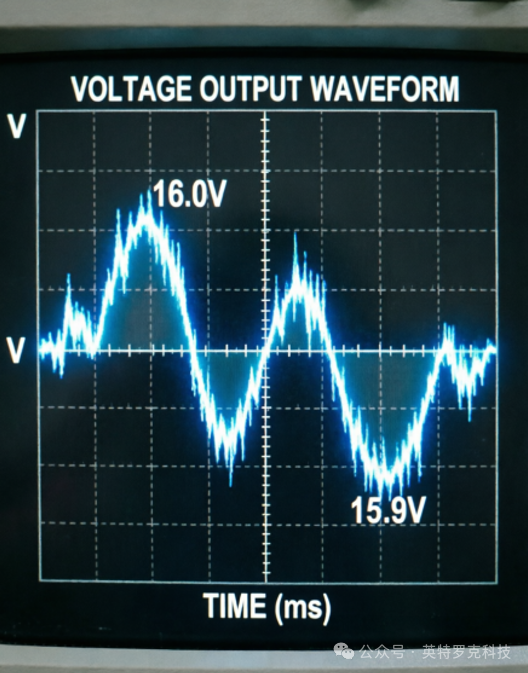

很多人认为直流电源的纹波只是电压在微小范围内波动，对发热影响不大。但实际上，叠加在直流上的交流分量（纹波）会通过以下机制额外增加线束的发热量。

温升的核心物理基础是焦耳定律 Q = I²R*t。这里的 I 指的是电流的有效值（RMS）。

假设电源设定输出纯直流电流为 I_DC，叠加的纹波电流（交流分量）有效值为 I_AC。此时流过线束的总有效电流 I_RMS 遵循均方根法则：

由于发热量 Q 与 I_RMS² 成正比，即使 I_AC 的数值看起来不大，它也会以平方关系叠加在直流发热之上。这意味着，只要存在纹波，线束的实际发热量必然大于同等设定电流下的纯直流发热量。

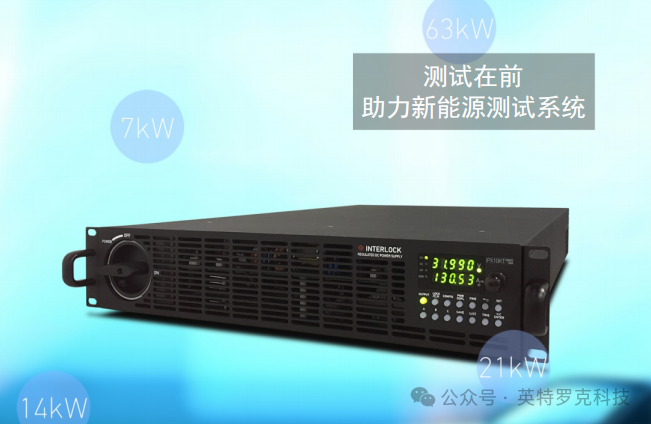

参考行业主流的精密温升测试系统技术指标，通常要求温升测试的电源纹波系数 ≤0.3%（部分更严格的要求甚至达到 ≤0.1%）。这一指标远优于真实车规环境对纹波的容忍度，其目的是为了将纹波带来的额外温升误差压缩到可忽略不计的范围，确保测试结果的纯净度。需要说明的是，0.3% 并非 GB/T 37133 等标准的强制要求，而是基于控制变量测试理念的工程选型建议，作为选型时的优化参考。亿万28科技IPX-T系列电源如IPX7KT(40-200)，IPX21KT(40-600)，IPX21KT(16-1020)的电压与电流纹波（RMS）均优于0.1%，输出纯净度高，是进行精密温升测试的理想选择。

在纯直流工况下，电流均匀分布于导体截面，电阻 R 为导体的直流电阻。然而，纹波是特定频率的交流信号（开关电源纹波频率通常在几十 kHz 到几百 kHz范围内）。

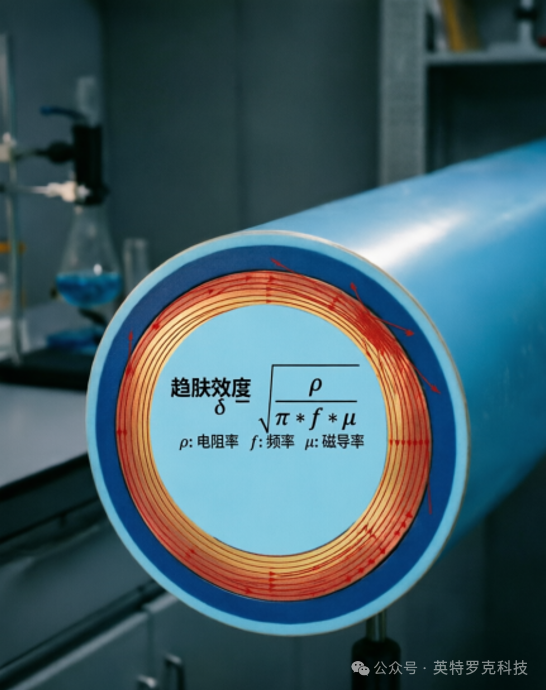

趋肤效应（Skin Effect）：当纹波频率升高时，导体中的电流有向表面集中的趋势。参考数据：1kHz 时铜的趋肤深度约为 2.1 mm，100kHz 时约为 0.21 mm，1MHz 时约为 0.066 mm。对于电动汽车高压线束的多股细铜丝绞合线（单股直径通常在 0.1 mm～0.3 mm），在纹波频率较低（几十 kHz ）时，单股线径接近或小于趋肤深度，趋肤效应对交流电阻的增量影响相对有限；但在高频场景（数百 kHz 以上）下，趋肤深度进一步缩小，其影响不可忽略。

邻近效应（Proximity Effect）：多根导线紧密绞合时，相邻导线中的交变磁场会相互干扰，迫使电流进一步向导线外侧偏移，导致等效交流电阻进一步增大。邻近效应与趋肤效应叠加，在高频纹波条件下对线束交流电阻的影响可能显著高于单独考虑趋肤效应的估算值。

对于电动汽车高压线束的多股细铜丝绞合线，在典型纹波频率范围内，趋肤效应和邻近效应对交流电阻的增量贡献通常小于 RMS 电流增大带来的发热增量，但仍需根据实际线径和纹波频率进行定量评估。

磁滞损耗： 如果线束周边存在磁性材料（如某些电磁屏蔽结构中的磁性元件），高频纹波会引发磁滞损耗，转化为额外热能。不过，就典型测试场景而言（不含磁性元件的纯线束测试场景），连接器外壳通常为非磁性塑料，屏蔽层多为铜编织网（非磁性），磁滞损耗对温升的贡献度较低，不作为主因。

小结： 纹波不仅增加了电流的有效值（I 变大），还可能在一定程度上改变等效电阻（R 的变化因导体线径而异），双重因素叠加下可能导致线束产生额外的发热——通常以有效值升高为主因。
